Das FDM-Verfahren

Fused Deposition Modeling

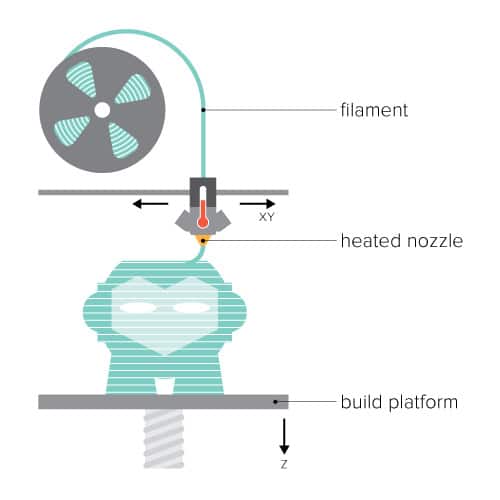

Beim Fused Deposition Modeling wird das Bauteil durch schichtweises Auftragen (Extrudieren) eines Kunststoffes gefertigt. Hierzu ist, wie bei jedem 3D Druck Verfahren, ein druckfähiges, digitales 3D Modell nötig. Durch ein Programm kann dieses Modell dann in eine Vielzahl von Schichten zerlegt werden (slicen). Die Schichten werden anschließend  beim 3D Druck von einem Extruder, also einer beheizten Düse, die das Material schmilzt, auf eine Arbeitsplatte aufgetragen. Wenn das Material abkühlt, härtet es wieder aus. So entsteht Schicht für Schicht das reale Abbild des 3D-Modells.

Volumenkörper werden dabei nicht solide, sondern mit Füllstrukturen gedruckt. Das sogenannte Infill liegt standardmäßig bei 20%. Durch das Einbringen dieser Gitterstruktur im Inneren des Bauteils kann viel Material eingespart werden, ohne die Festigkeit zu mindern. Verfügt das Objekt über Überhänge, müssen beim 3D Druck mit dem FDM Verfahren Stützstrukturen mitgedruckt werden. Diese werden nach der Produktion von uns entfernt.

Es ist möglich verschiedenste Filamente zu verdrucken. Wir bieten unter anderem PLAABS und PETG an, sodass für jeden Anwendungsbereich das passende 3D Druck Material gefunden werden kann.

Im FDM-Verfahren fertigen wir so verschiedenste Produkte für unterschiedlichste Anwendungen und Branchen. Beispielsweise Bauteile für Form- und Funktionstests, Prototypen aber auch mechanisch stark beanspruchte Endprodukte und Kleinserien. Ob Automobilteile, Spielwaren oder Messe– und Architekturmodelle, …der Anwendung der Objekte sind fast keine Grenzen gesetzt. Das FDM-Verfahren ist das günstigste Rapid Prototyping Verfahren und bietet dabei auch noch die breiteste Material- und Farbauswahl. Ein weiterer Vorteil sind die relativ kurzen Lieferzeiten.

Materialien

Verschiedenste Materialien passend für Ihre Anwendungen

PLA (PLA-PHA)

  • Biopolymer (Biokunststoff) Blend auf Basis nachwachsender Rohstoffe mit breiter Anwendungs- und Farbvielfalt
  • kostengünstigstes FDM-Material




PLA (PLA-PHA) Faserverstärkt

  • Biopolymer (Biokunststoff) Blend auf Basis nachwachsender Rohstoffe mit breiter Anwendungs- und Farbvielfalt
  • kostengünstigstes FDM-Material




ASA

  • Hochleistungskunststoff mit sehr guten mechanischen Eigenschaften und hoher Temperaturstabilität
  • geeignet für den Außenbereich aufgrund einer hohen Witterungs- und UV-Beständigkeit, sowie Resistenz gegenüber vielen Chemikalien




ABS

  • Hochleistungskunststoff mit sehr guten mechanischen Eigenschaften und hoher Temperaturstabilität
  • auf Grund der ausgezeichneten mechanischen Eigenschaften des Materials findet es häufig Einsatz als Substitutionswerkstoff für übliche Spritzgusswerkstoffe

Flammhemmend

  • Hergestellt aus druckfreundlichem PC-ABS-Blend, ermöglicht es die Produktion robuster und präziser Bauteile
  • zeichnet sich durch selbstverlöschende Eigenschaften im Brandfall aus, da es die UL94 V0-Norm erfüllt



PETG

  • PETG ist ein mit Glykol modifiziertes PET mit breiter Anwendungspalette
  • insbesondere geeignet für Anwendungen mit Transparenz




PETG Faserverstärkt

  • PETG-CF ist ein mit Kohlefasern verstärktes PETG mit einer deutlich höheren Festigkeit und Steifigkeit als herkömmliches PETG
  • hat eine unverwechselbare Carbonfaser-Textur und eignet sich ideal für ein hochwertiges Aussehen

Polycarbonat

  • Thermoplastischer Kunststoff für anspruchsvolle Anwendungen mit exzellenten mechanischen Eigenschaften
  • höchste Hitzebeständigkeit im FDM-Verfahren (130°C)

TPU

  • besitzt eine hohe Flexibilität (Shore-Härte 95A) womit sich Dehnungen von bis zu 400% erreichen lassen
  • eignet sich ideal für Dichtungen, Schläuche und diverse Drohnenteile

Übersichtstabelle

PLA-PHAPETGFlexPolycarbonatPLA-StahlPLA-BronzePLA-HolzPA2200
VerfahrenFDMFDMFDMFDMFDMFDMFDMSLS
Produktionszeit (Standard)5-7 Werktage5-7 Werktage5-7 Werktage5-7 Werktage5-7 Werktage5-7 Werktage5-7 Werktage10-12 Werktage
Produktionszeit (Express)2 Werktage2 Werktage2 Werktage2 Werktage2 Werktage2 Werktage2 Werktage3 Werktage
Rohstoff-beschaffenheitBiokomponente (Maisstärke)SynthetischSynthetischSynthetischKomposit-Material (65% PLA-PHA, 35% Stahlpartikel)Komposit-Material (65% PLA-PHA, 35% Bronzepartikel)Komposit-Material (70% PLA-PHA, 30% Holzfaser)Polyamid
Dichtemittel ( ~ 1,3 g/cm³)mittel ( ~ 1,27 g/cm³)gering ( 1,13g/cm³)gering ( 1,2g/cm³)hoch ( ~ 3,13 g/cm³)hoch ( ~ 3,9 g/cm³)gering ( ~ 1,15 g/cm³)mittel ( ~ 1,3 g/cm³)
Flammbar?Baustoffklasse B1, schwerer entflammbarBaustoffklasse B1, schwerer entflammbarBaustoffklasse B1, schwerer entflammbarBaustoffklasse B1, schwerer entflammbarBaustoffklasse B1, schwerer entflammbarBaustoffklasse B1, schwerer entflammbark.A.Baustoffklasse B1, schwerer entflammbar
Erweichungs-temperatur60-70 °C80 °C125 °C140 °C60-70 °C60-70 °C60-70 °C80-163 °C
Schmelz-temperatur190-210 °C200-230 °C240-260 °C270-300 °C190-210 °C190-210 °C190-210 °C176 °C
Form-stabilitätmax. 65 °Cmax. 70 °Cmax. 120 °Cmax. 113 °Cmax. 65 °Cmax. 65 °Cmax. 65 °Cmax. 80 °C
Biokombatibel?JaNeinNeinNeinNeinNeinNeinJa
Witterungs-beständigkeitHochHochMittelGeringHochHochHochMittel
Bruchdehnung6 %4-6 %38-400 %4-120 %1-3 %5-10 %5 %10-20 %
UV-Beständigkeit / AusbleichungHohe UV-BeständigkeitHohe UV-Beständigkeitmittel, nicht geeignet für dauerhaften AußeneinsatzNiedrig, Vergilbung und Versprödung durch zu lange Sonnen-einstrahlungHohe UV-BeständigkeitHohe UV-BeständigkeitHohe UV-BeständigkeitHohe UV-Beständigkeit

Häufige Fragen

Ihre häufigsten Fragen zum FDM-Verfahren an uns. Weitere Informationen finden Sie auf der Seite Häufige Fragen.

  • Wie groß dürfen die Objekte maximal sein?

    Die maximale Bauteilgröße beträgt 390x390x490 mm (Länge x Breite x Höhe) für viele Materialien. Einige Materialien können nur bis 250x250x250 mm (Länge x Breite x Höhe) Bauteilgröße produziert werden.

    Für weitere Details prüfen Sie bitte die Fertigungsrichtlinie FDM.

  • Wie sind die Toleranzen?

    Im FDM-Verfahren fertigen wir nach DIN 16742 in der Kategorie c (grob). Dies bedeutet:

    +- 0,5 mm (Bauteilgröße <100 mm)
    +- 0,5 % (Bauteilgröße >100 mm)

    Für weitere Details prüfen Sie bitte die Fertigungsrichtlinie FDM.

  • Wie sind die minimalen Detailgrößen?

    Details müssen eine minimale Ausprägung von 0,5 mm haben.

    Für weitere Details prüfen Sie bitte die Fertigungsrichtlinie FDM.

  • Wie sind die Schichthöhen?

    Standard für die meisten angebotenen Materialien ist eine Schichthöhe von 0,12 mm. Wir produzieren im FDM Verfahren mit Schichthöhen von 0,06 bis 0,2 mm in Z-Richtung. Die Orientierung der Bauteile im Druckraum hat daher Einfluss auf die Oberflächenqualität.

    Für weitere Details prüfen Sie bitte die Fertigungsrichtlinie FDM.

Anwender

Modellbau, Maschinenbau, Automobilindustrie, Architektur, Flugzeugindustrie, Raumfahrtindustrie, Landschaftsplanung, Kunst und Design, Gesundheitswesen, Verbraucherprodukte

Anwendungsgebiete

Konzeptmodelle, Anschauungsmodelle, Funktionsmodelle, PrototypenKleinserienMessemodelleErsatzteileArchitekturmodelle, ProduktdesignMarketing (Individuelle Werbegeschenke), individuelle Produkte
